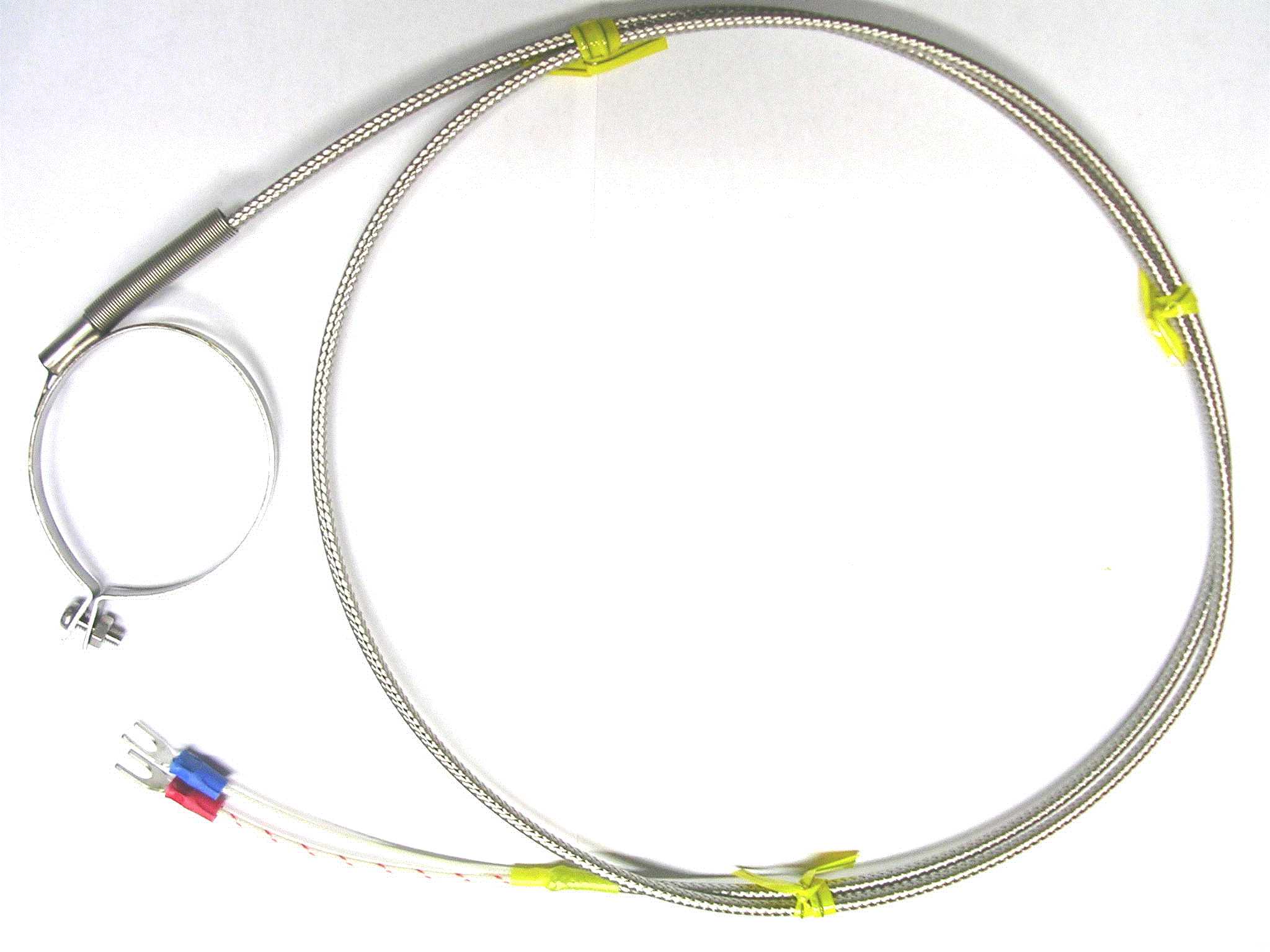

表面センサー　熱電対





素線種類

　Ｋ ・ Ｊ

温接点

　接 地 形

素線径

0.65

温度範囲

　0℃～250℃

リード線

　外シールド・ガラス被覆

リード長Ｌ

　500mm～3ｍ

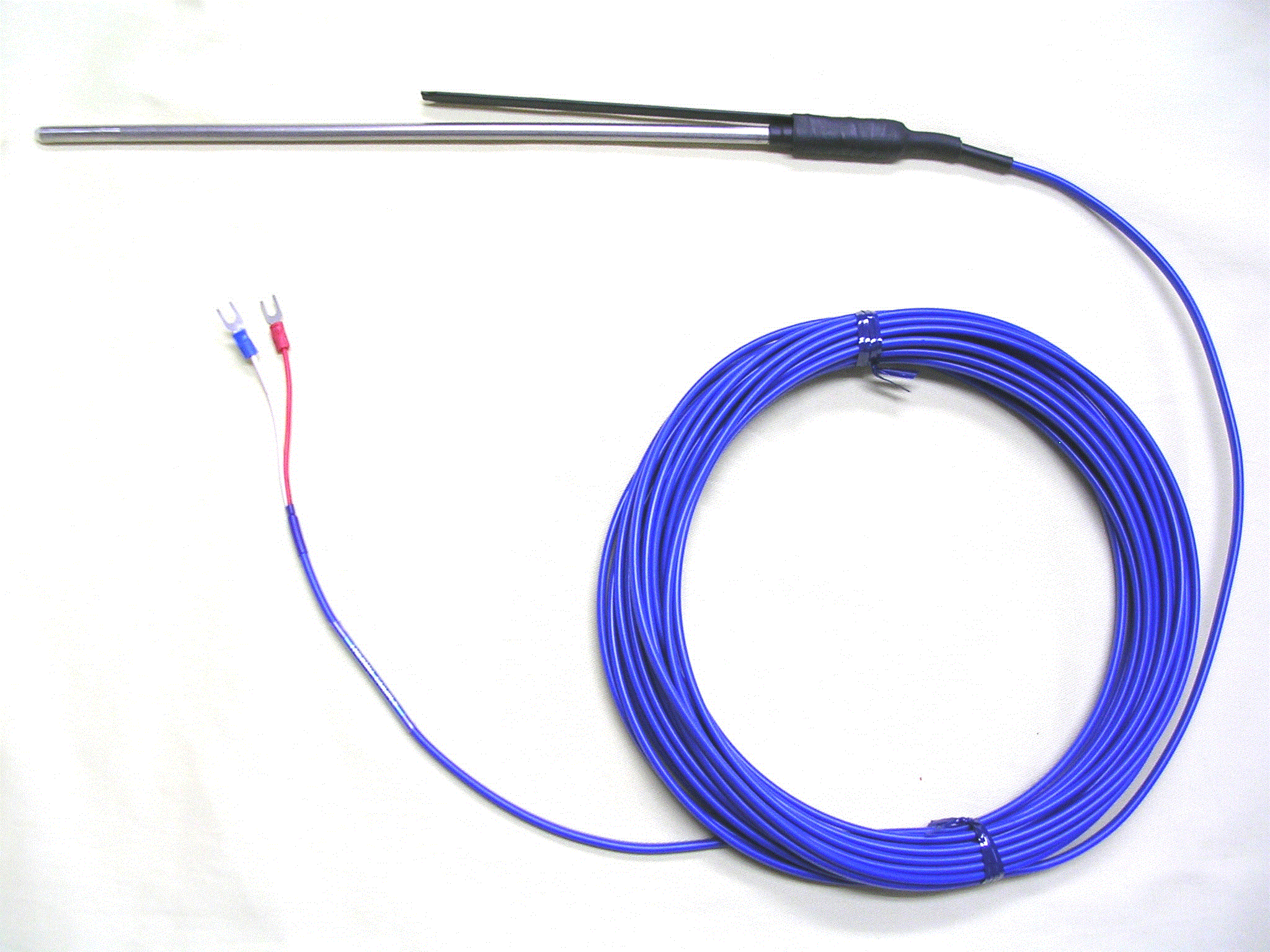

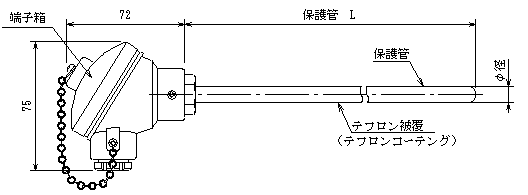

薬品用センサー　熱電対  （メッキ用）













◆リード線種類詳細は、別表の参考資料を参照してください。



素線種類

　Ｋ ・ Ｊ

リード線

　テフロン・シリコン・ビニール

保護管材質

　ＳＵＳ　３１６

温接点

　非接地形

保護管径

　３．２～６．０

温度範囲

　０℃～２００℃

保護管長Ｌ

　３５０mm～７００mm

リード長Ｌ

　５００mm～３ｍ

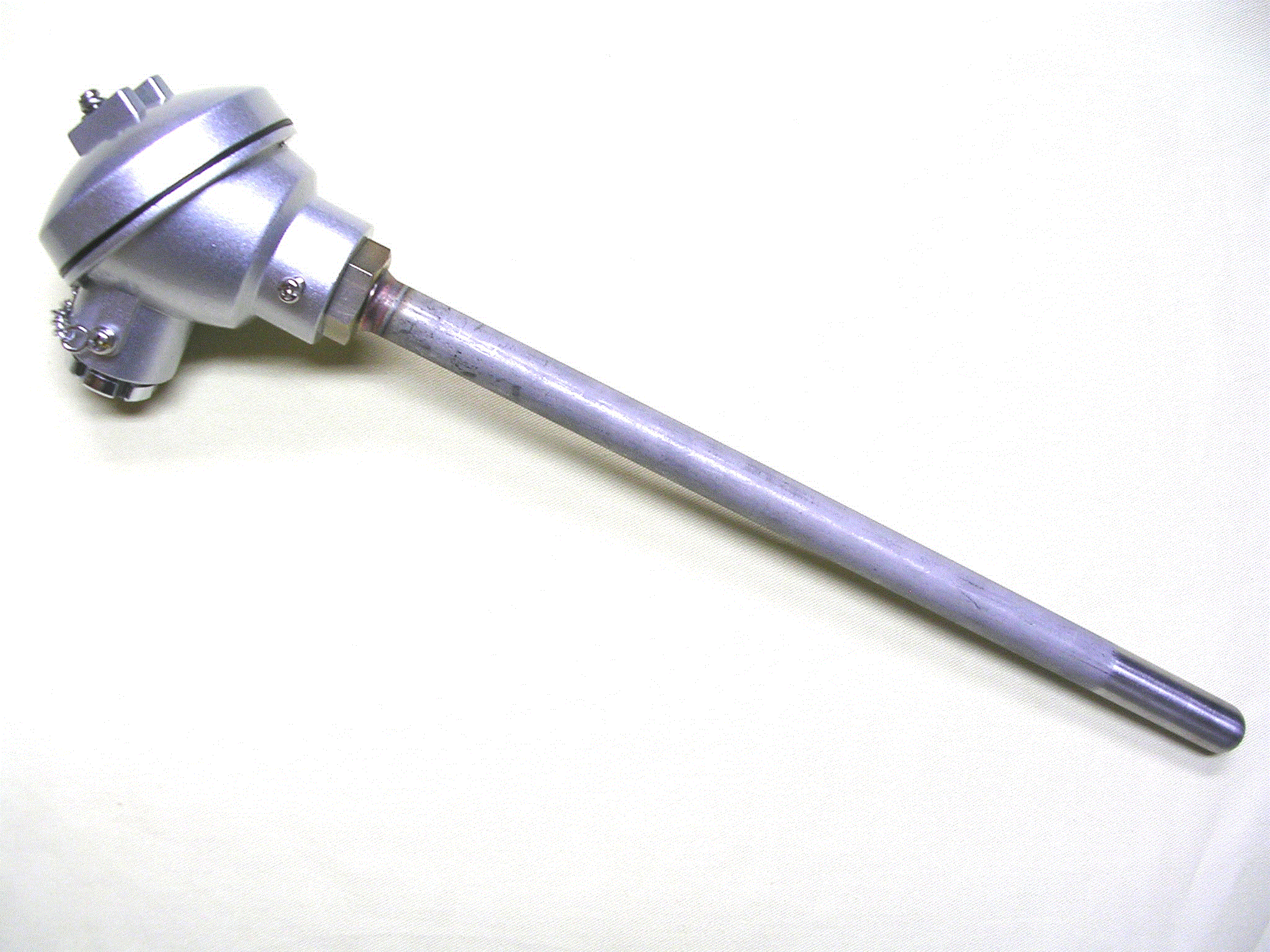

高温用　熱電対













◆保護管種類詳細は、別表の参考資料を参照してください。





素線種類

　Ｋ ・ Ｊ

保護管長Ｌ

　３００mm～

　素線径

１．０φ～３．２φ

温接点

　非接地形

保護管材質

SUS316 ・SUS310S ・サンドピック

温度範囲

　０℃～１０００℃

　保護管径

１２φ～２７φ

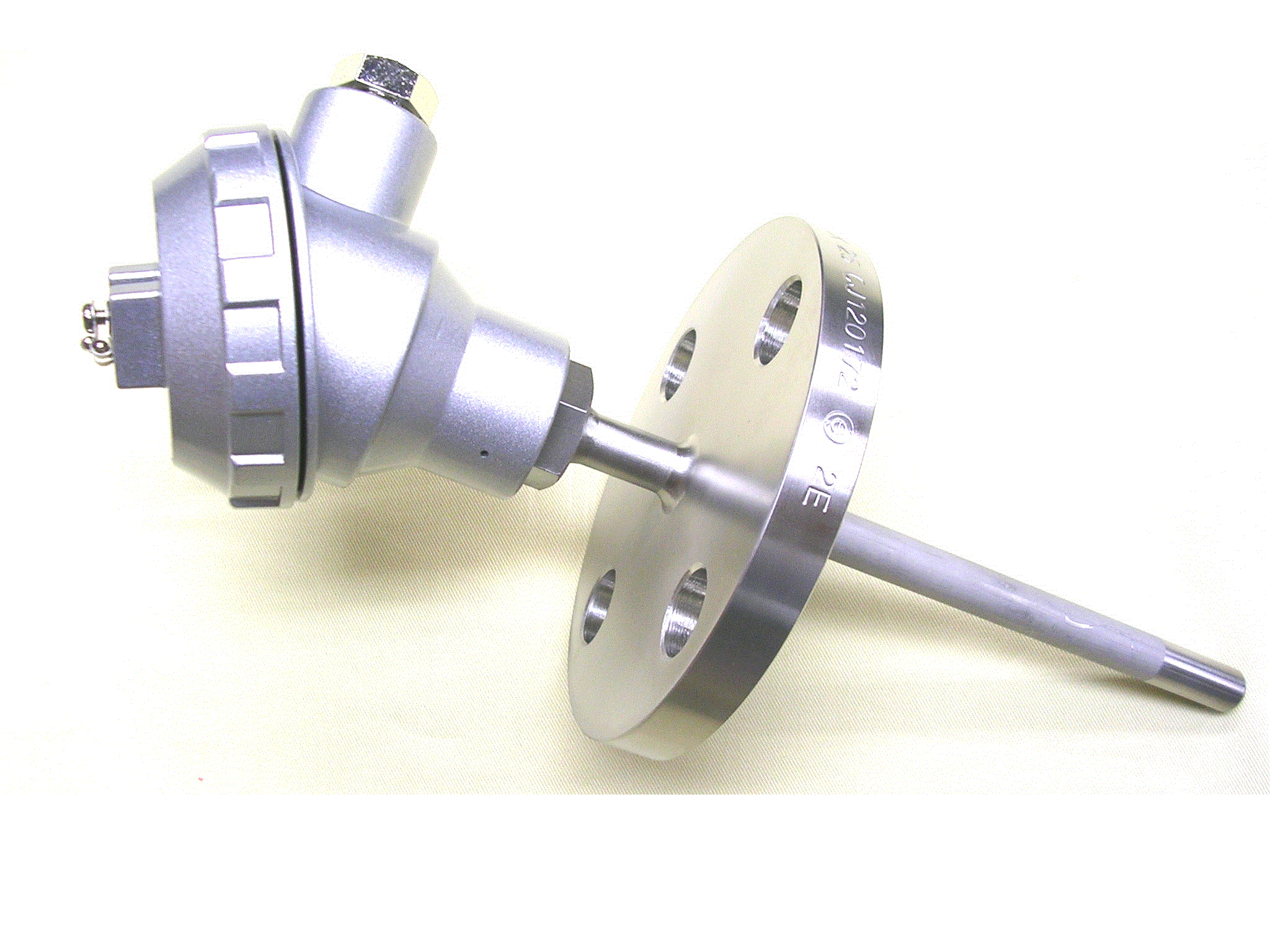

フランジ高温用　熱電対













◆フランジ種類詳細は、別表の参考資料を参照してください。

素線種類

　Ｋ ・ Ｊ

　

温接点

　非接地形

素線径

１．０φ～３．２φ　

保護管長Ｌ

 　1００mm～

保護管材質

SUS316 ・SUS310S ・サンドピック

温度範囲

 　０℃～１０００℃

保護管径

１２φ～２７φ

　

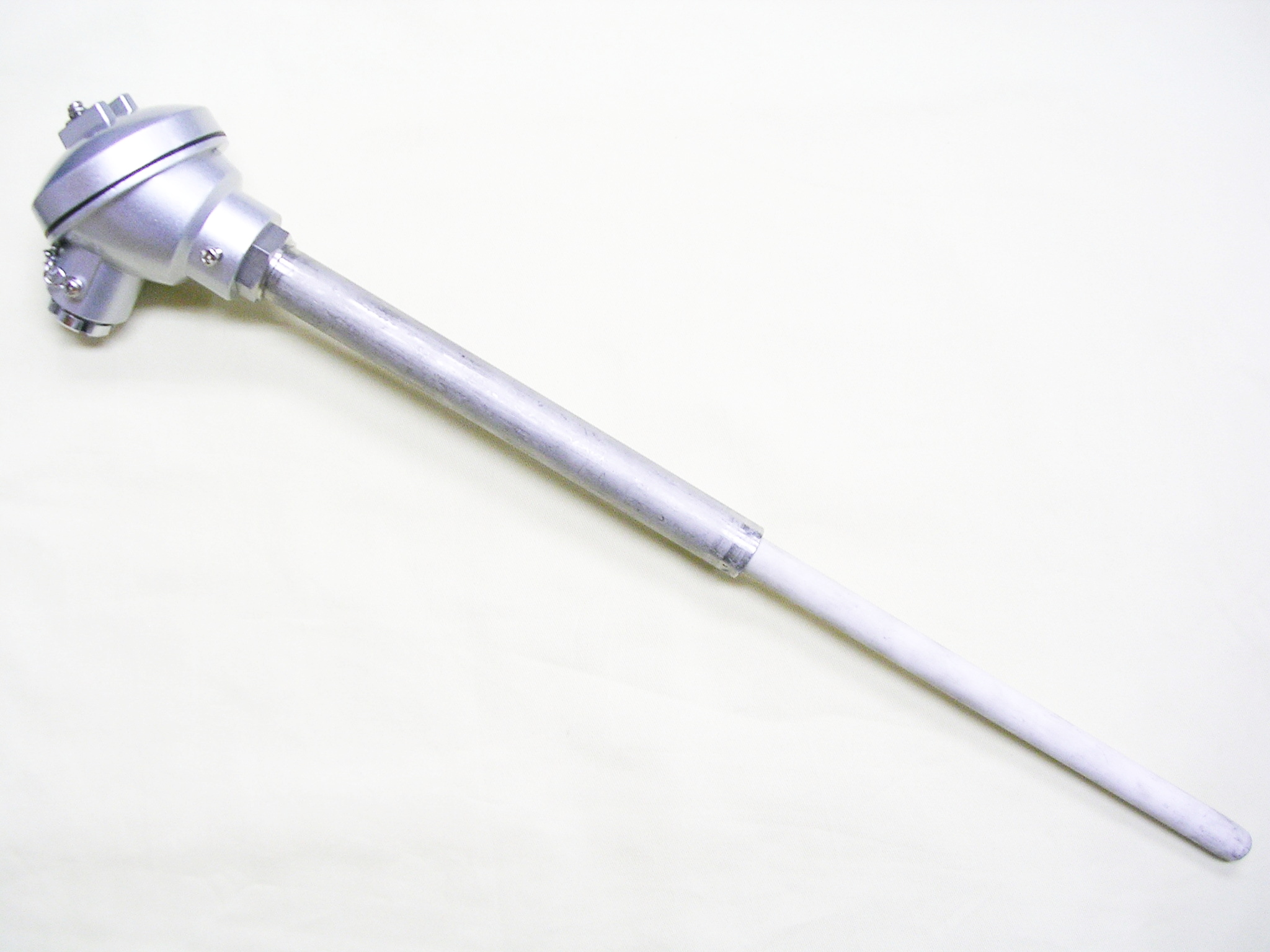

超高温用　熱電対













◆保護管材質・温度範囲詳細は、別表の参考資料を参照してください。




素線種類

　Ｒ

温接点

　非接地形


素線径

　Ｒ　　0.5φ

保護管長Ｌ

　３００mm～


保護管材質

　参照

温度範囲

　　参照


保護管径

　１１φ～１７φ

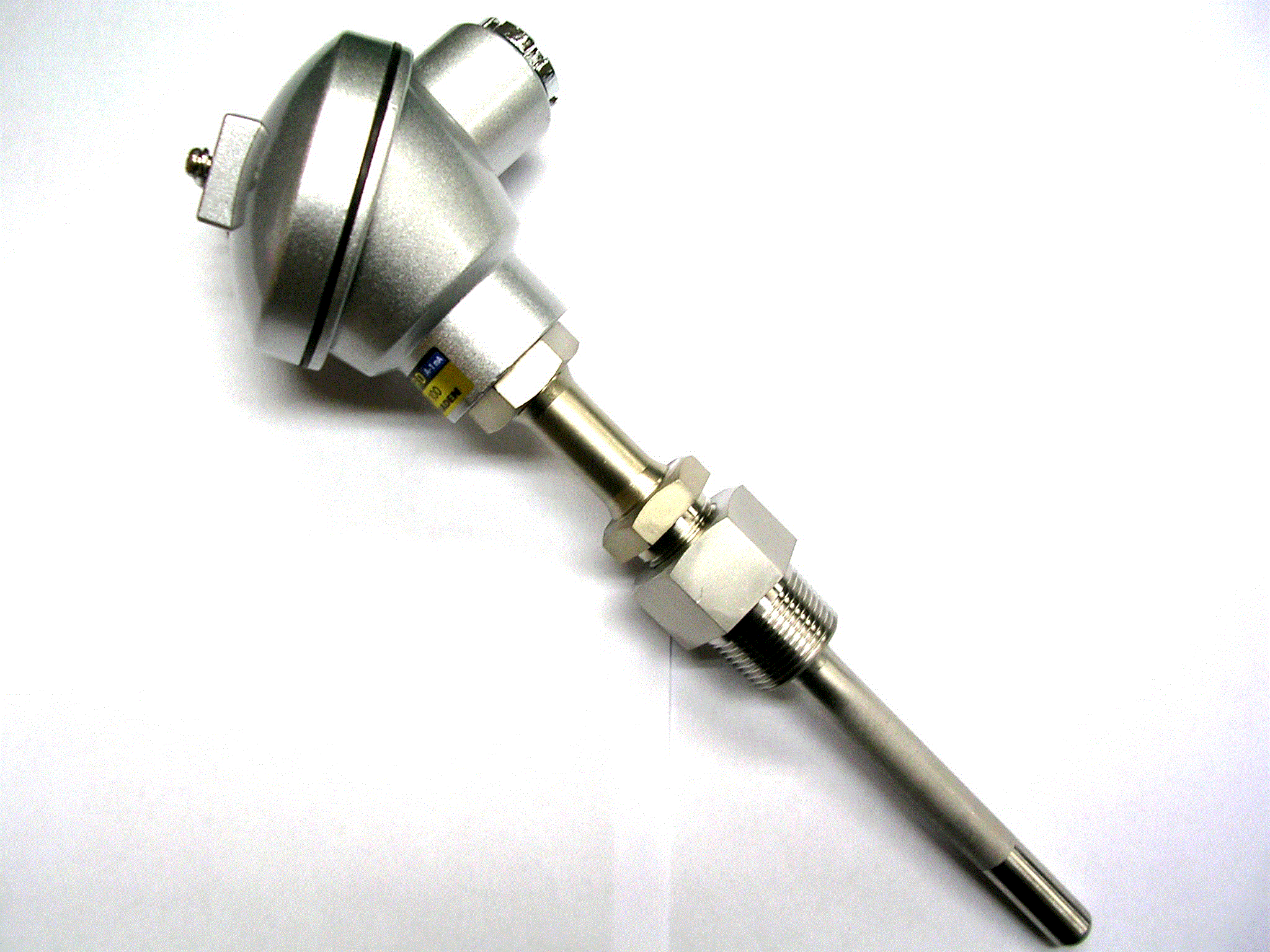

二重保護管形　熱電対













◆二重保護管形の詳細についてはお問い合わせください。　
◆フランジ種類詳細は、別表の参考資料を参照してください。
